ПЕЛЕТНА ГОРЕЛКА - PB-40

Монтажа е направен на котел наше производство тип КБ-30

Вид на горелката при покупка

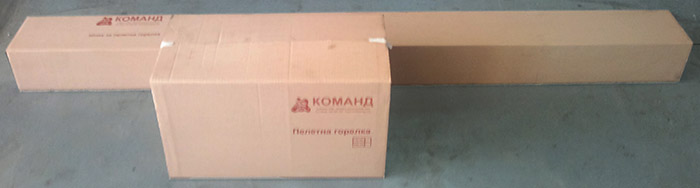

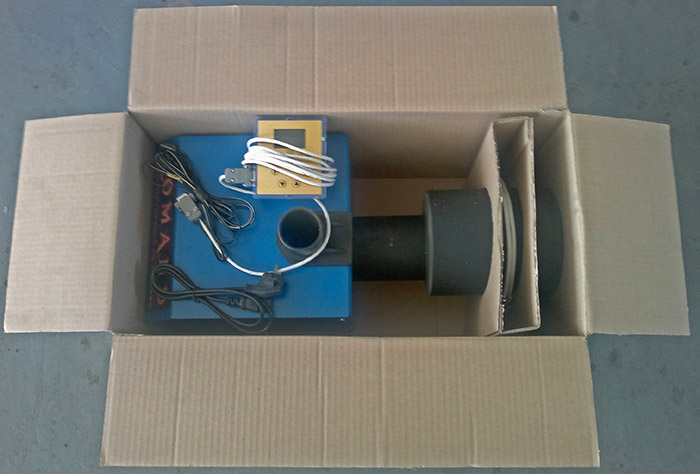

Вид на горелката в кашона

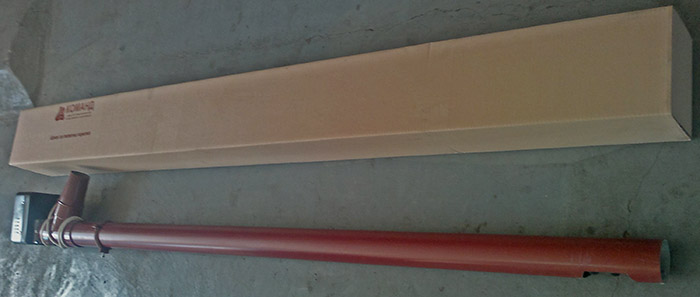

Шнек от бункера

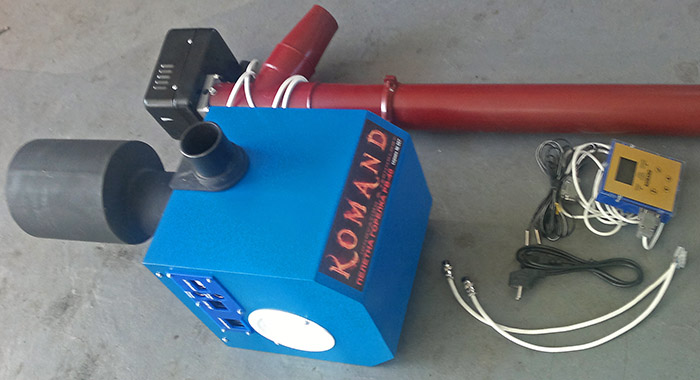

Вид на комплекта подготвен за монтаж

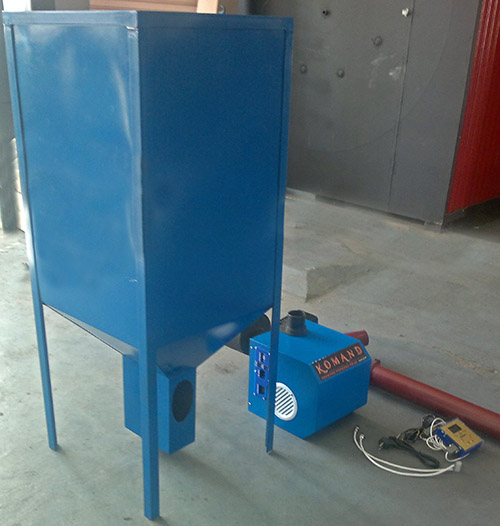

Бункер, който предлагаме отделно с обем 180 литра

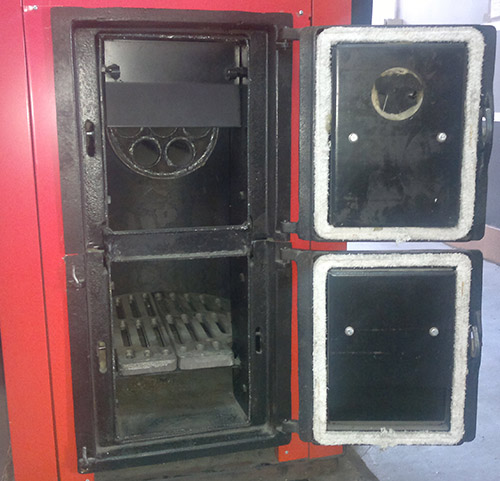

Вид на котела преди преправяне и монтаж на горелката

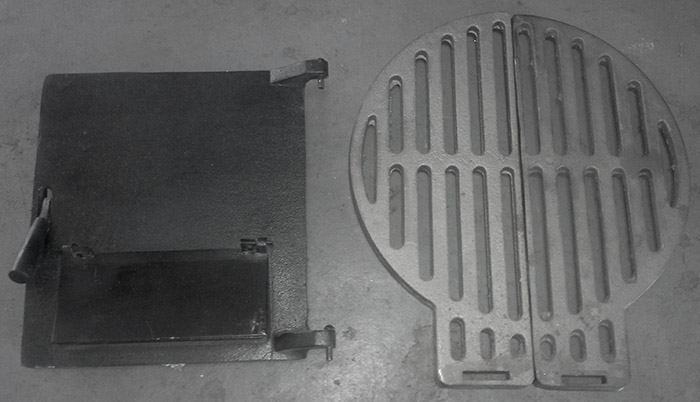

Сваля се старата врата, като се изважда и скарата

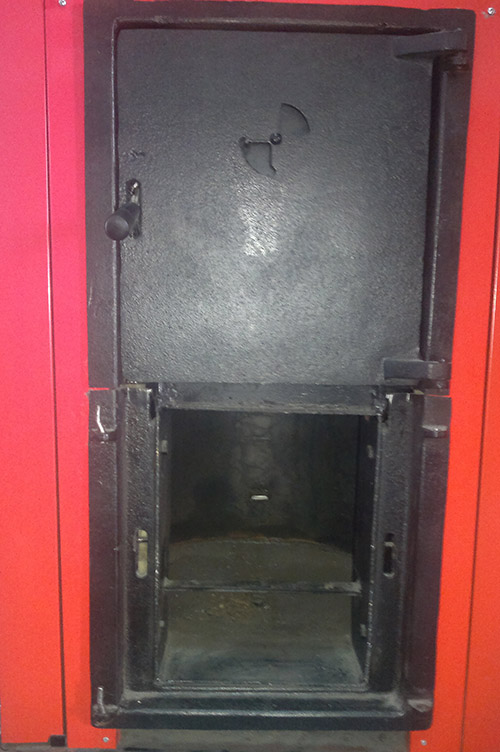

Така изглежда котела със свалена врата и скара

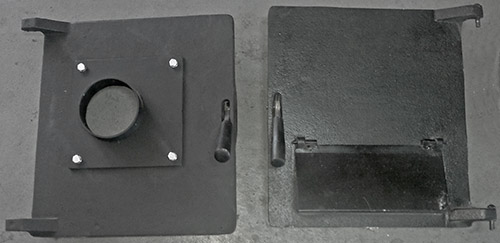

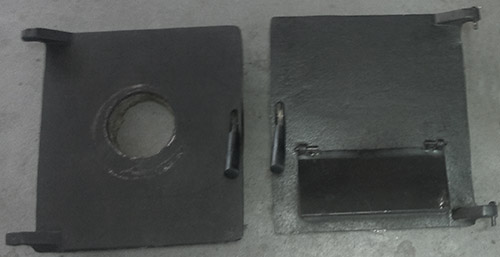

Пробива се отвор в новата врата, като вратата е огледална на старата, т.е. пантите са от другата страна - котела позволява пантите да са обърнати. В ляво е новата пробира врата а в дясно е старата.

На новата врата се монтира фланец, който да фиксира горелката към вратата

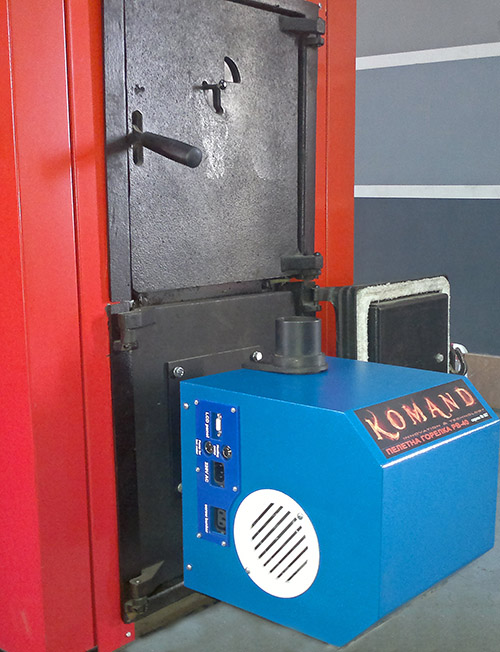

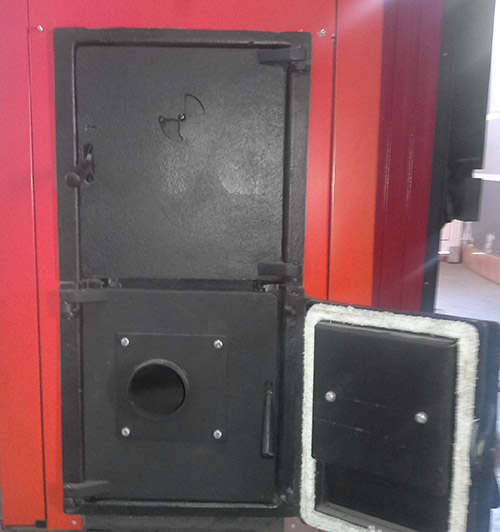

Така изглежда котела с монтираната нова врата, като старата може да си остане на мястото, т.е. по всяко време може да се отвори вратата с горелката и да се затвори старата и да се премине пак на твърдо гориво.

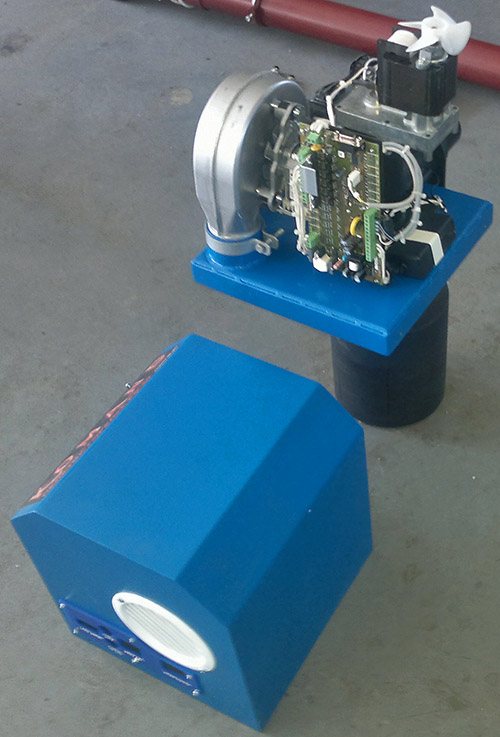

Сваля се капака на горелката, чрез развиване на четирите винта, които го фиксират към нея

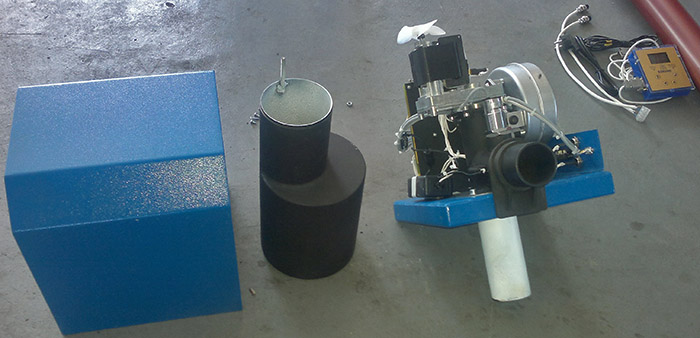

Сваля се горивната камера.
Фиксирането и към горелката е с гайка М6, която се развива и горивната камера се изтегля от корпуса на горелката

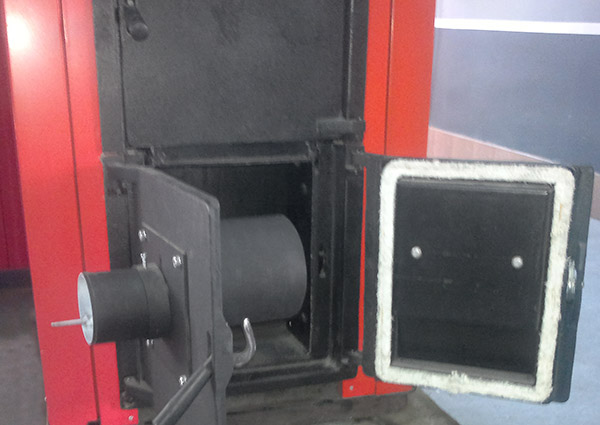

Горивната камера се монтира на вратичката, като се прекарва през отвора на вратата и се затягат трите винта на фланеца, които я закрепват неподвижно

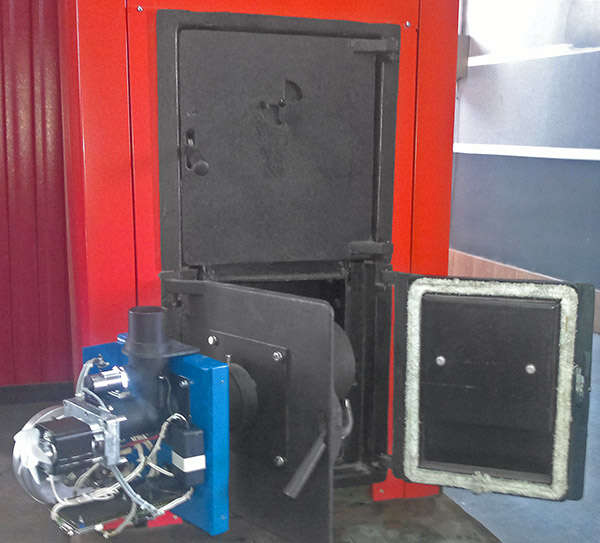

Монтира се и горелката като внимателно се намества нагревателя/запалката в леглото му в горивната камера. Затяга се и гайката, фиксираща корпуса на горелката към горивната камера. Между горелката и вратата не е необходимо да има изолационен материал предпазващ горелката от нагряването на вратата, защото тя е с въздушна камера по цялото и чело, която постоянно се обдухва

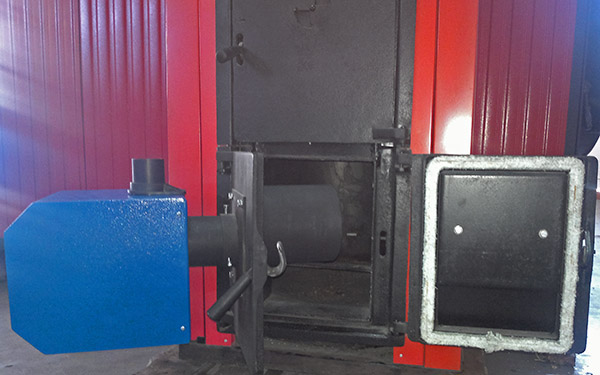

Монтира се и предпазния капак на горелката

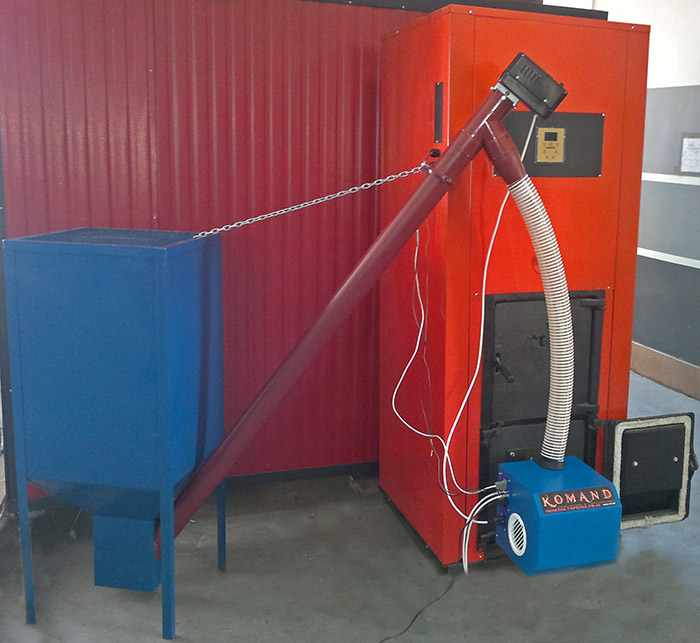

Така изглежда горелката монтирана на котела

Следващите етапи при монтажа са следните:

1. Бункера се поставя на подходящо място;
2. Слага се шнека от бункера и се фиксира в определено положение;
3. Поставя се гъвкавия маркуч свързващ шнека от бункера и горелката;
4. Включва се пулта за управление - на този котел подходящо място за него е корпуса на котела;
5. Монтират се и се фиксират температурните датчици на котела и на вградения бойлер за топла вода;
6. Включва се буксата на шнека от бункера и захранващия кабел;
7. Включват се циркулационните помпи на отоплителната инсталация и бойлера ако има такива;

При това положение горелката е готова за експлоатация
